Ersatzteile nachbauen und Bauteile konstruieren lassen
Wir konstruieren Ihr Teil als 3D-Modell, das etwas aushält und dabei möglichst wenig Material braucht. Sie bekommen STEP und STL, auf Wunsch auch das gedruckte Teil in PETG.
Für Unternehmen, Handwerksbetriebe und Selbstständige.
Bild wurde mit KI generiert
Kennen Sie das? Sechs Probleme, die ein gut konstruiertes 3D-Modell löst
Die meisten Anfragen beginnen mit einem Teil, das fehlt, bricht oder nicht passt. Hier sind die Fälle, die uns am häufigsten begegnen, und was wir dagegen tun.
Ersatzteil nicht mehr lieferbar
Der Hersteller hat das Teil abgekündigt oder gibt es gar nicht mehr. Wir vermessen das Original und bauen es als CAD-Modell nach. Die Datei bekommen Sie, damit lässt sich das Teil jederzeit wieder fertigen.
Kunststoffteil bricht immer an derselben Stelle
Oft ist nicht das Material schuld, sondern die Form: eine scharfe Innenkante, eine zu dünne Wand. Beim Nachbau verstärken wir genau diese Stelle, statt den Fehler zu kopieren.
Maschine steht wegen eines kleinen Teils
Ein fehlender Halter oder Clip legt eine Anlage still, und der Hersteller nennt Wochen Lieferzeit. Ein konstruiertes und gedrucktes Ersatzteil ist oft deutlich schneller im Einsatz.
Halterung für ein Gerät fehlt
Für Messgeräte, Sensoren oder Bedienteile gibt es selten die passende Aufnahme. Wir konstruieren sie auf Ihr Gerät und Ihren Einbauort zu, auf Wunsch auch nach den 3D-Daten des Herstellers.
Adapter zwischen zwei Maßen gesucht
Schlauch trifft auf Rohr, altes Maß auf neues System. Wir konstruieren das Verbindungsstück, das es im Handel nicht gibt, passend auf beide Seiten.
Spritzguss lohnt sich für die Stückzahl nicht
Für zehn oder fünfzig Teile ist eine Spritzgussform zu teuer. Wir konstruieren das Teil druckgerecht, und Sie fertigen genau die Menge, die Sie brauchen.
Stabil konstruiert, sparsam gedruckt
Ein Teil muss funktionieren. Es muss etwas aushalten. Und es soll dabei so wenig Filament verbrauchen wie möglich. Diese drei Anforderungen lösen wir schon beim Konstruieren, nicht erst mit den Einstellungen am Drucker.
Wir arbeiten als Gestalter, nicht als reine Zeichner: Jede Form hat einen Grund, und jeder Millimeter Material steht dort, wo er gebraucht wird.
Rippen statt Vollmaterial
Gezielte Rippen und Stege tragen die Last. Wo kein Material gebraucht wird, lassen wir es weg. Das spart Filament und Druckzeit.
Rundungen an Belastungsstellen
Scharfe Innenecken sind die häufigste Bruchstelle. Übergänge mit Radius verteilen die Kraft, das Teil hält länger.
Druckrichtung nach Kraftfluss
Ein gedrucktes Teil ist zwischen den Schichten am schwächsten. Wir legen die Ausrichtung so fest, dass die Hauptlast die Schichten nicht auseinanderzieht.
Ohne Stützmaterial gedacht
Überhänge und Fasen planen wir so, dass kaum Stützstruktur nötig ist. Das heißt weniger Abfall und sauberere Oberflächen.
Nachbau oder Neukonstruktion: zwei Wege zum passenden Bauteil
Ersatzteil nachbauen lassen
Das Original ist gebrochen, verschlissen oder verloren gegangen, und der Hersteller führt es nicht mehr. Anhand Ihrer Fotos schätzen wir ein, ob sich das Teil nachbauen lässt. Dann schicken Sie es uns, wir vermessen es und konstruieren es neu.
- Abgebrochene Halter, Clips und Laschen
- Einsätze, Abdeckungen und Gehäuseteile
- Teile, die der Hersteller nicht mehr liefert
- Nachfertigung in kleiner Stückzahl
Neues Bauteil konstruieren lassen
Sie brauchen ein Teil, das es noch gar nicht gibt. Beschreiben Sie uns, wofür es gedacht ist, und schicken Sie Maße, Fotos oder vorhandene Zeichnungen mit. Daraus konstruieren wir das Bauteil, passend zu Gerät, Anlage oder Einbauort.
- Abdeckungen und Blenden
- Halterungen und Montagehilfen
- Adapter zwischen zwei Maßen oder Systemen
- Einbaugehäuse für Geräte und Elektronik
So läuft ein Nachbau ab: vom Foto zum fertigen Teil
Fotos schicken
Schicken Sie uns über das Formular Fotos des Teils, am besten von mehreren Seiten und mit einem Lineal daneben.
Kostenlose Einschätzung
Wir prüfen, ob sich das Teil nachbauen lässt und womit Sie rechnen müssen. Die Einschätzung kostet Sie nichts.
Originalteil per Post
Passt alles, schicken Sie uns das Originalteil. Das geht bei allen Teilen, die sich per Post versenden lassen.
Vermessen und konstruieren
Wir vermessen das Teil und bauen es als sauberes CAD-Modell neu auf, mit verstärkten Schwachstellen und so wenig Material wie möglich.
Datei und gedrucktes Teil
Sie erhalten das Modell als STEP und STL. Auf Wunsch drucken wir das Teil in PETG und legen es der Sendung bei.
Original zurück
Ihr Originalteil geht an Sie zurück. Das Porto rechnen wir zusammen mit dem Auftrag ab.
Praxisbeispiele: Ersatzteile und Bauteile aus unserer Konstruktion
Eine Auswahl von Teilen, die wir für Betriebe konstruiert haben. Die Bilder zeigen die 3D-Modelle so, wie sie aus der Konstruktion kommen.

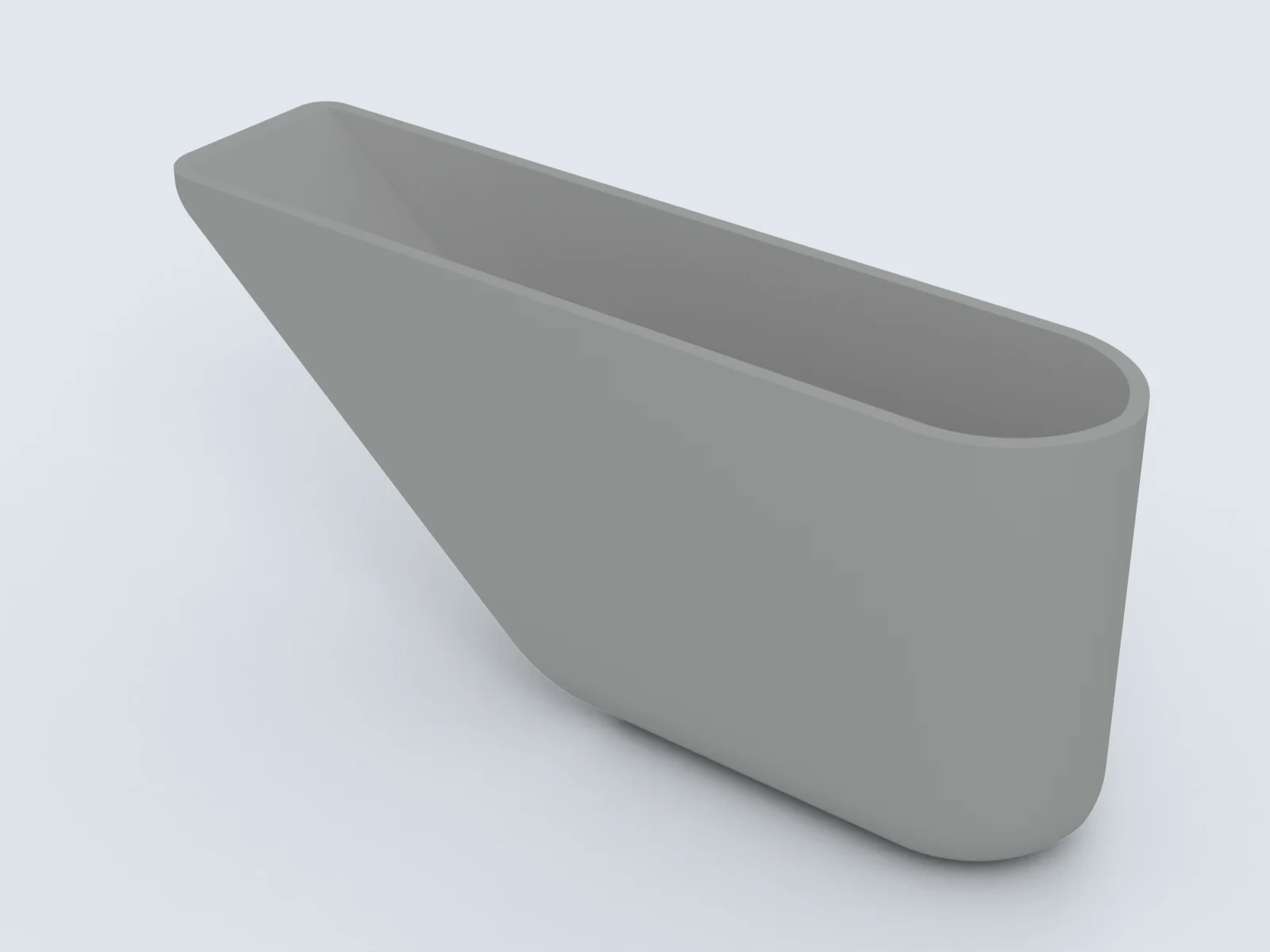

Einsatz für ein Kühlgerät in der Gastronomie
Das Original war gebrochen und beim Hersteller nicht mehr lieferbar. Nachgebaut anhand des eingeschickten Teils.

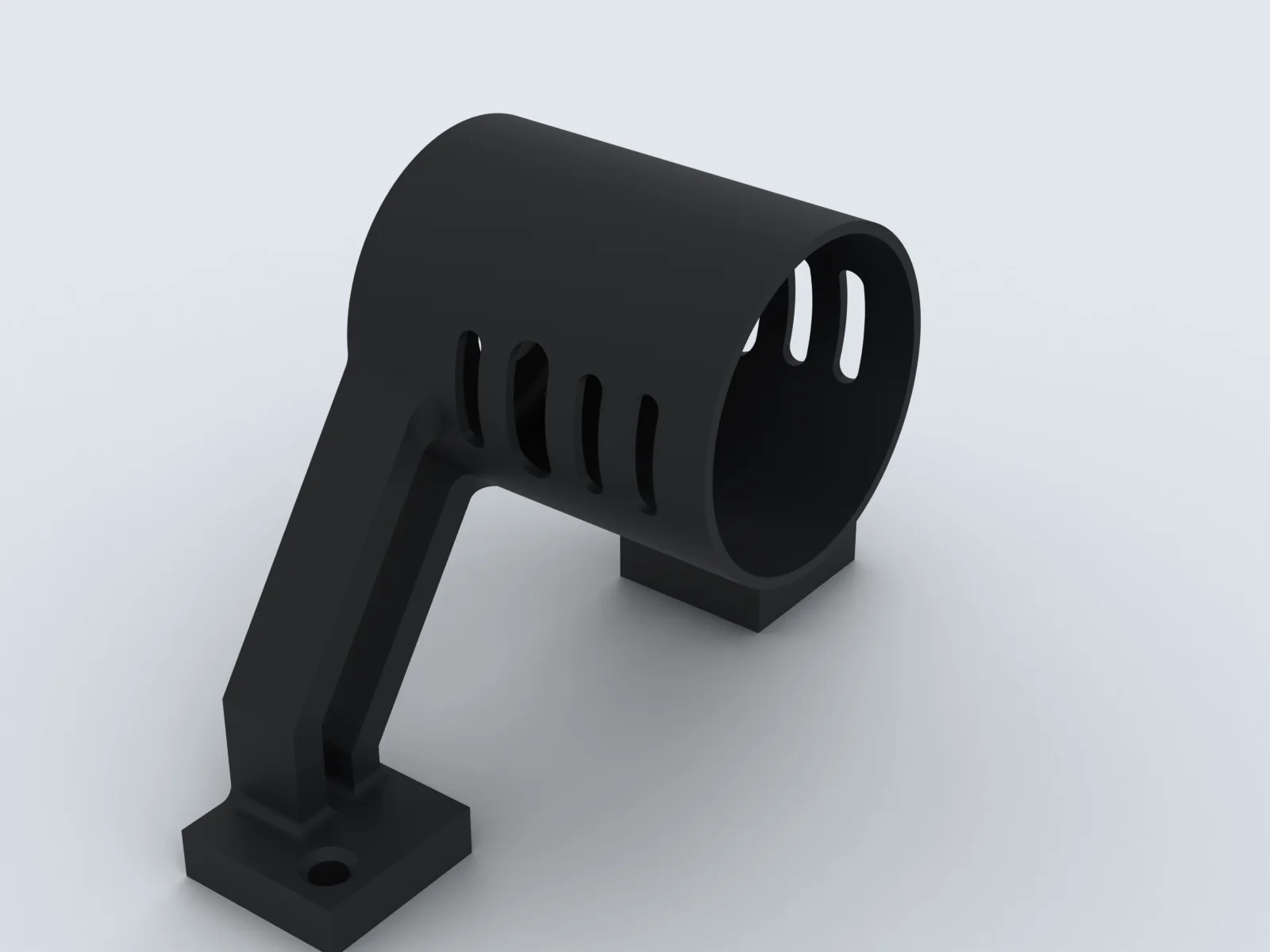

Abdeckung für einen Elektromotor
Schutzabdeckung mit Lüftungsschlitzen und Befestigungsfuß. Als Grundlage dienten die 3D-Daten des Motorherstellers.

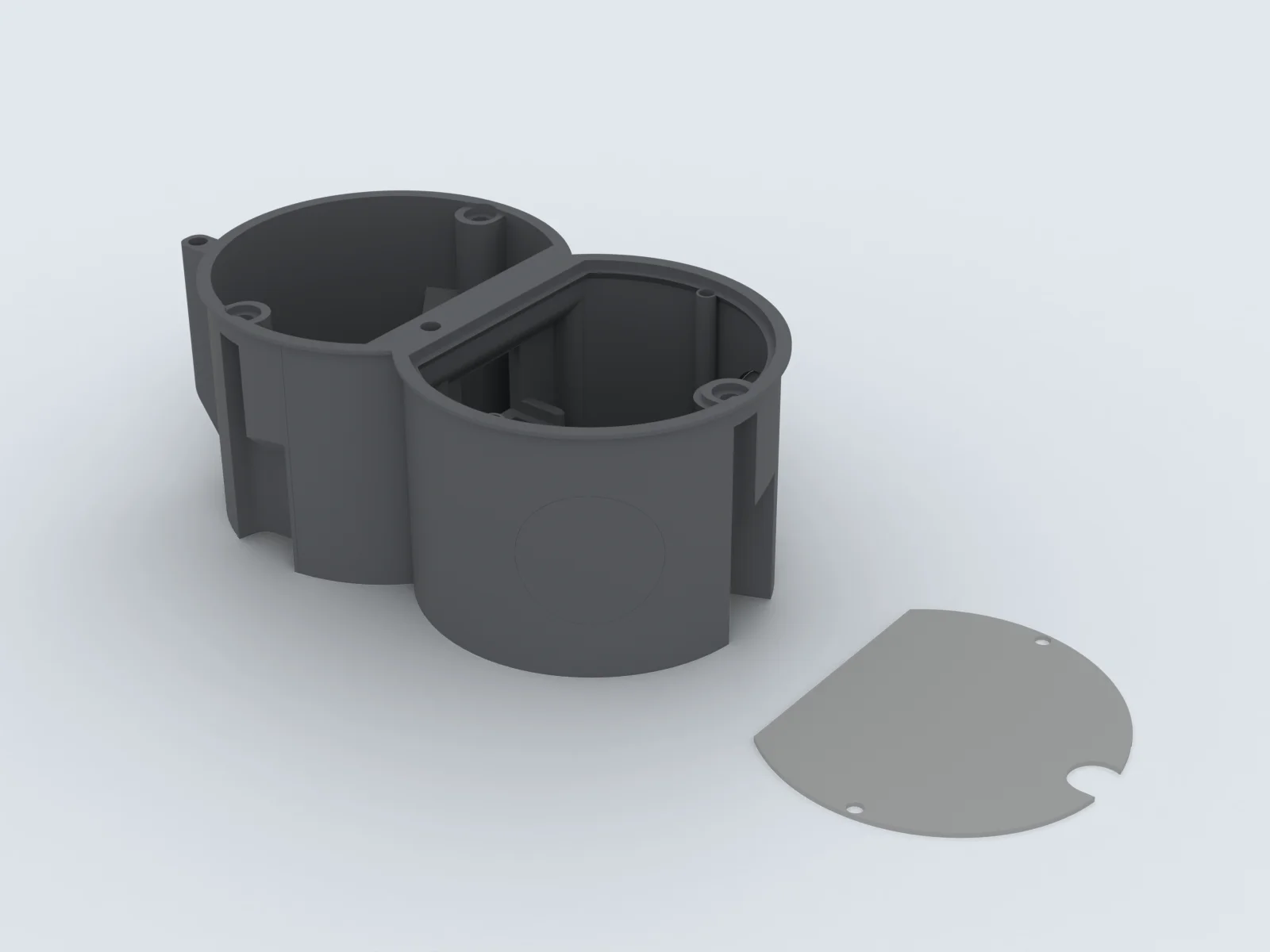

Hohlwanddose für eine Gegensprechanlage
Doppelte Einbaudose mit Deckel für die Innenstation einer Gegensprechanlage in der Trockenbauwand.

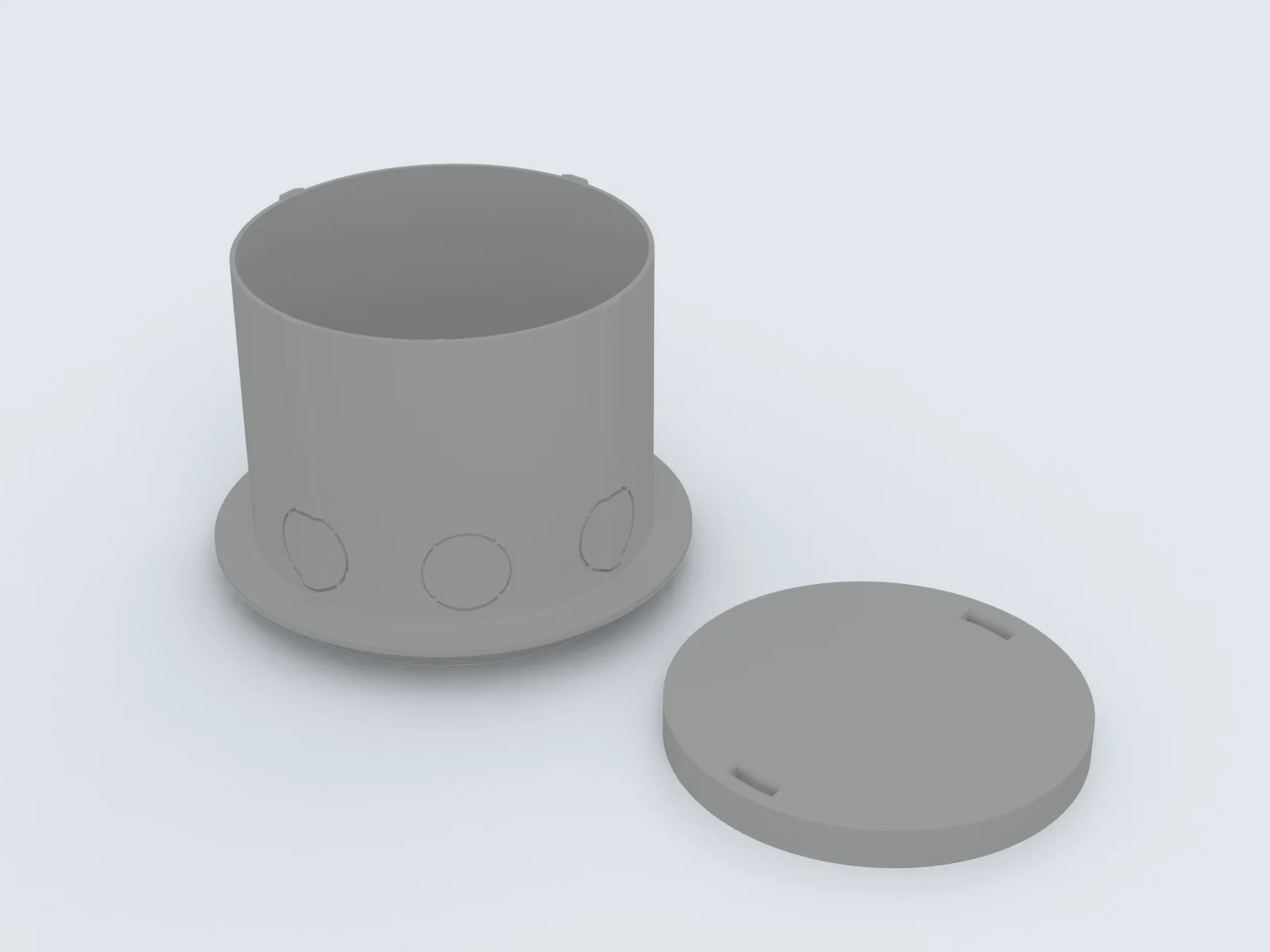

Runde Revisionsklappe, 120 mm
Einbauring mit Deckel für eine Revisionsöffnung. Dazu gab es eine Bohrschablone, damit der Ausschnitt auf Anhieb passt.

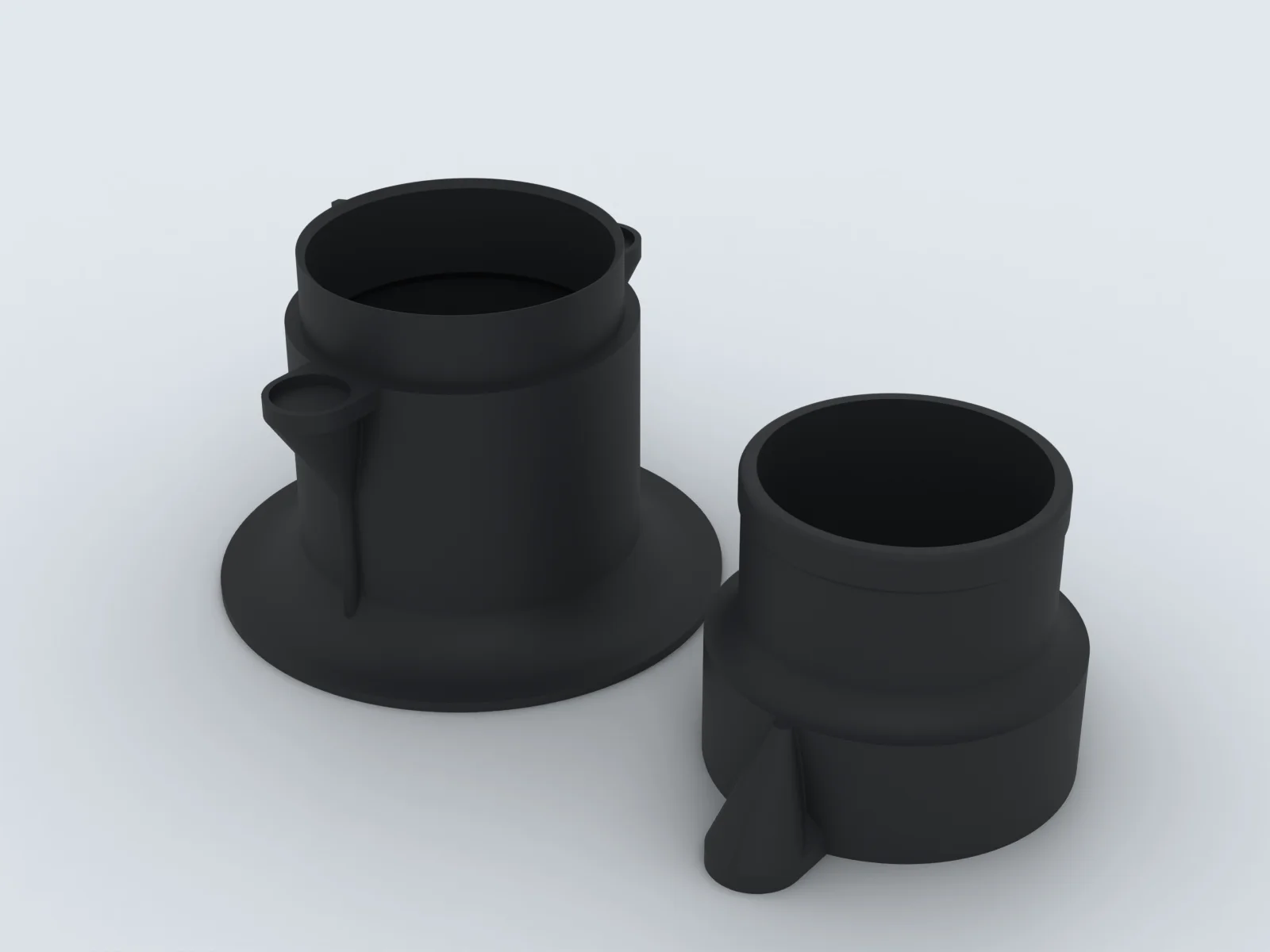

Anschluss für eine Abluftleitung
Wandflansch und Schlauchanschluss, zweiteilig und passend auf den vorhandenen Schlauch konstruiert. Es handelt sich um ein Wechselsystem und schnell den Abluftschlauch von verschiedenen geräten zu wechseln. Die Halterung ist magnetisch.

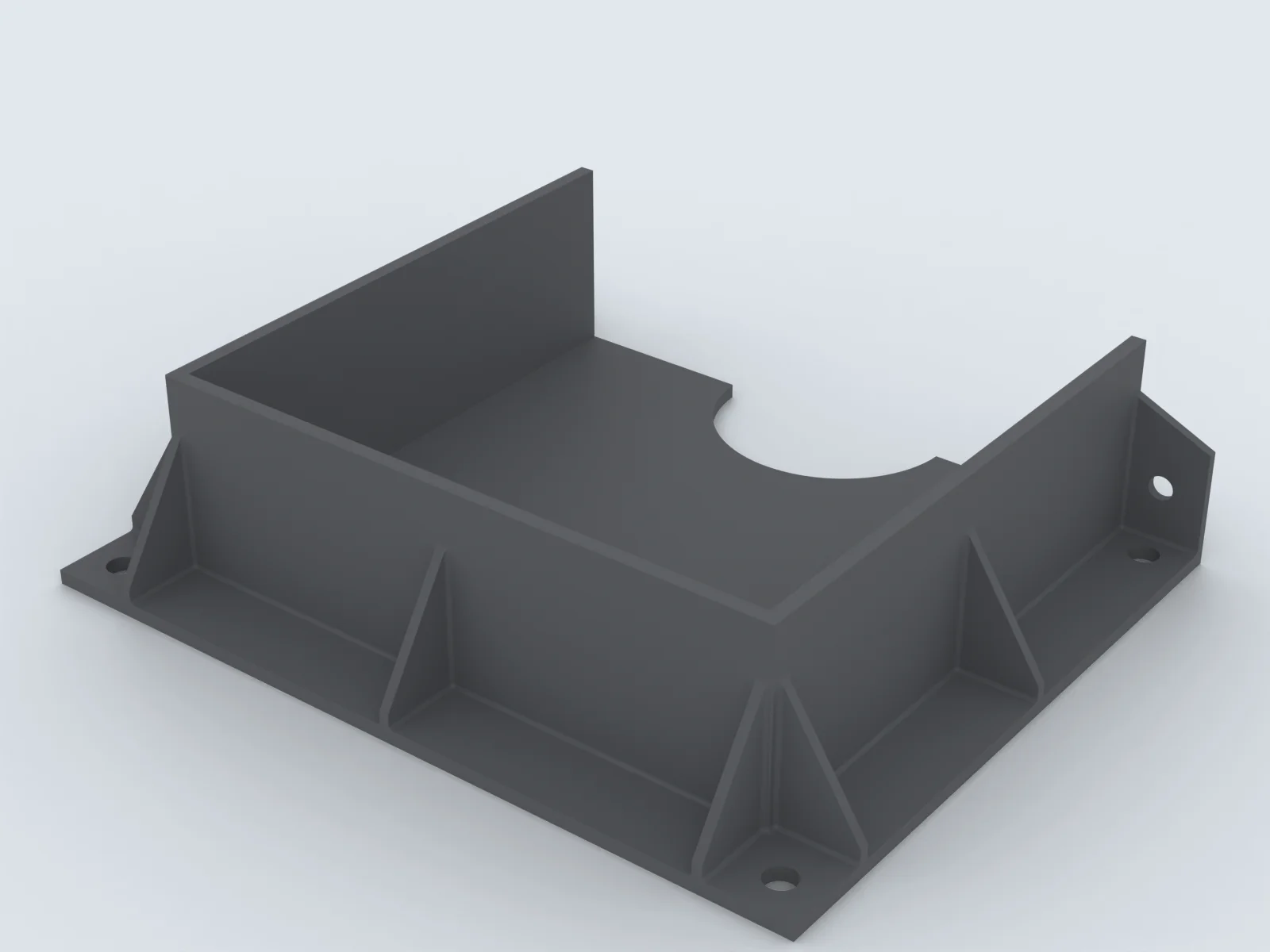

Einbaukasten für die Wandmontage
Flacher Unterputzkasten mit Befestigungslaschen und Kabelaussparung, zugeschnitten auf das Gerät, das hinein soll. Der Kasten wurde zum Schluss eingeputzt und drumherum wurde die Wand mit Naturstein gefliest.
Dateiformate: STL, STEP und was Sie sonst noch bekommen
Wir konstruieren in Shapr3D, einem CAD-Programm mit dem Parasolid-Kern, den auch viele große Konstruktionsprogramme nutzen. Standardmäßig bekommen Sie STEP für die Weiterbearbeitung und STL für den 3D-Druck. Braucht Ihr Betrieb ein anderes Format, sagen Sie es uns einfach.
| Format | Wofür |
|---|---|
| STEP (.step, .stp) | Weiterbearbeitung in jedem CAD-Programm, Fräsen, Spritzguss |
| STL | 3D-Druck, direkt für den Slicer |
| 3MF | 3D-Druck mit Einheiten und Ausrichtung |
| IGES | ältere CAD-Systeme |
| Parasolid (.x_t) | CAD-Systeme mit Parasolid-Kern |
| OBJ | Visualisierung und Farbdruck |
| PDF, DXF, DWG | technische Zeichnung mit Maßen |
| Unterlage | Hinweis |
|---|---|
| STEP, IGES, Parasolid | vollständig weiterbearbeitbar |
| SolidWorks (.sldprt, .sldasm) | Teile und Baugruppen |
| DXF, DWG | 2D-Zeichnungen als Grundlage |
| STL, OBJ | nur als Vorlage, nicht direkt änderbar |
| Herstellermodelle | z. B. von Motoren oder Einbaugeräten, damit Ihr Teil passt |
| Fotos und Skizzen | mit Maßen, gern auch von Hand |
Sie möchten Ihr 3D Objekt animieren und als MP4 speichern?
Wenn wir Ihr Teil konstruiert haben, bekommen Sie die Datei als STL. Ansehen können Sie sie in unserem kostenlosen 3D-Viewer, ohne CAD-Programm. Ziehen Sie die Datei einfach ins Browserfenster und drehen Sie das Modell in jede Richtung. So prüfen Sie Form und Details, bevor gedruckt wird.
Sie können eines von 18 Materialien wählen, das Licht einstellen und das Modell animieren. Das Ergebnis speichern Sie als Bild oder Video, etwa für ein Angebot, eine Präsentation oder Ihre Kollegen.
Ihre Datei bleibt auf Ihrem Rechner. Der Viewer rechnet vollständig im Browser, nichts wird hochgeladen, und eine Anmeldung brauchen Sie nicht.
Was kostet es, ein 3D-Modell erstellen zu lassen?
Danach Festpreis nach Aufwand. Wir legen 75 Euro netto je Stunde zu Grunde.
Die Einschätzung anhand Ihrer Fotos ist kostenfrei. Danach bekommen Sie einen Festpreis, berechnet nach dem Aufwand für Vermessung und Konstruktion.
Wie viel Zeit ein Teil braucht, hängt vor allem von seiner Form ab. Ein Winkel mit zwei Bohrungen ist schnell gezeichnet. Ein Gehäuse mit Rastnasen, Rundungen und engen Passungen dauert deutlich länger.
Soll das Teil auch gedruckt werden, kommen Material und Druckzeit dazu. Weil wir materialsparend konstruieren, bleibt dieser Anteil klein. Das Porto für die Rücksendung Ihres Originals rechnen wir mit dem Auftrag ab. Alle Stundensätze finden Sie in unserer Preisübersicht.
Teil kostenlos einschätzen lassen
Schicken Sie uns Fotos und eine kurze Beschreibung über das Formular. Wir melden uns mit einer Einschätzung und, wenn sich das Teil umsetzen lässt, mit einem Festpreis. Die Einschätzung ist für Sie kostenfrei und unverbindlich.
Lieber erst kurz sprechen? Sie erreichen uns unter 0711 99596280.
Häufige Fragen zu Nachbau, Konstruktion und 3D-Druck
Was brauchen Sie für eine Einschätzung?
Fotos des Teils von mehreren Seiten, am besten mit einem Lineal oder Maßband daneben. Dazu ein paar Worte, wo das Teil eingebaut ist und was es aushalten muss. Kennen Sie Hersteller und Typenbezeichnung des Geräts, hilft das zusätzlich.
Wie genau wird ein nachgebautes Teil?
Wir vermessen das Original und konstruieren es mit exakten Maßen neu. Für die meisten Ersatzteile reicht das ohne Nacharbeit. Kommt es auf enge Passungen an, sprechen wir das vorher ab und drucken bei Bedarf zuerst ein Probeteil.
Wie stabil ist ein gedrucktes Teil aus PETG?
Stabil genug für viele Halter, Abdeckungen und Gehäuse im Betrieb. PETG ist zäh, verzeiht Stöße und hält mehr Wärme aus als PLA. Wie viel ein Teil tatsächlich trägt, hängt aber vor allem an der Konstruktion: Wandstärke, Rippen, Rundungen und Druckrichtung. Genau dort setzen wir an.
Warum brauchen Ihre Teile weniger Filament?
Weil wir Material nur dort einplanen, wo Kraft wirkt. Rippen statt massiver Wände, Aussparungen an unbelasteten Stellen und eine Form, die ohne Stützmaterial druckbar ist. Das spart Filament und Druckzeit, und bei einer Kleinserie summiert sich das mit jedem Stück.
Kann ein Nachbau stabiler werden als das Original?
Oft ja. Bricht ein Teil immer an derselben Stelle, liegt das meist an einer scharfen Kante oder einer zu dünnen Wand. Solche Stellen verstärken wir beim Nachbau, solange Einbaumaße und Funktion gleich bleiben.
Muss ich das Originalteil einschicken?
Für einen Nachbau in der Regel ja, Fotos reichen nur für die Einschätzung. Liegt eine Zeichnung oder ein 3D-Modell des Herstellers vor, geht es manchmal auch ohne. Wir nehmen nur Teile an, die sich per Post verschicken lassen.
Bekomme ich das Originalteil zurück?
Ja. Nach der Fertigstellung schicken wir Ihnen das Original zurück, zusammen mit dem gedruckten Teil, falls Sie es bestellt haben. Das Porto rechnen wir mit dem Auftrag ab.
Drucken Sie das Teil auch?
Auf Wunsch ja. Standardmaterial ist PETG. Andere Materialien drucken wir nach Absprache, flexible Werkstoffe wie TPU bieten wir nicht an.
Welches Dateiformat brauche ich für meinen Drucker oder Dienstleister?
Für den 3D-Druck STL oder 3MF, für Fräsen, Spritzguss oder die Weiterbearbeitung in einem CAD-Programm STEP. Sie bekommen standardmäßig beides.
Welche Teile bauen Sie nicht nach?
Teile, die sich nicht per Post verschicken lassen, und sicherheitsrelevante Bauteile, bei deren Versagen Menschen gefährdet wären, etwa an Bremsen, Gasanlagen oder tragenden Konstruktionen. Außerdem keine Nachbauten, die Marken- oder Designrechte Dritter verletzen würden.
Arbeiten Sie auch für Privatpersonen?
Nein. Unser 3D-Service richtet sich ausschließlich an Unternehmen, Handwerksbetriebe und Selbstständige.
